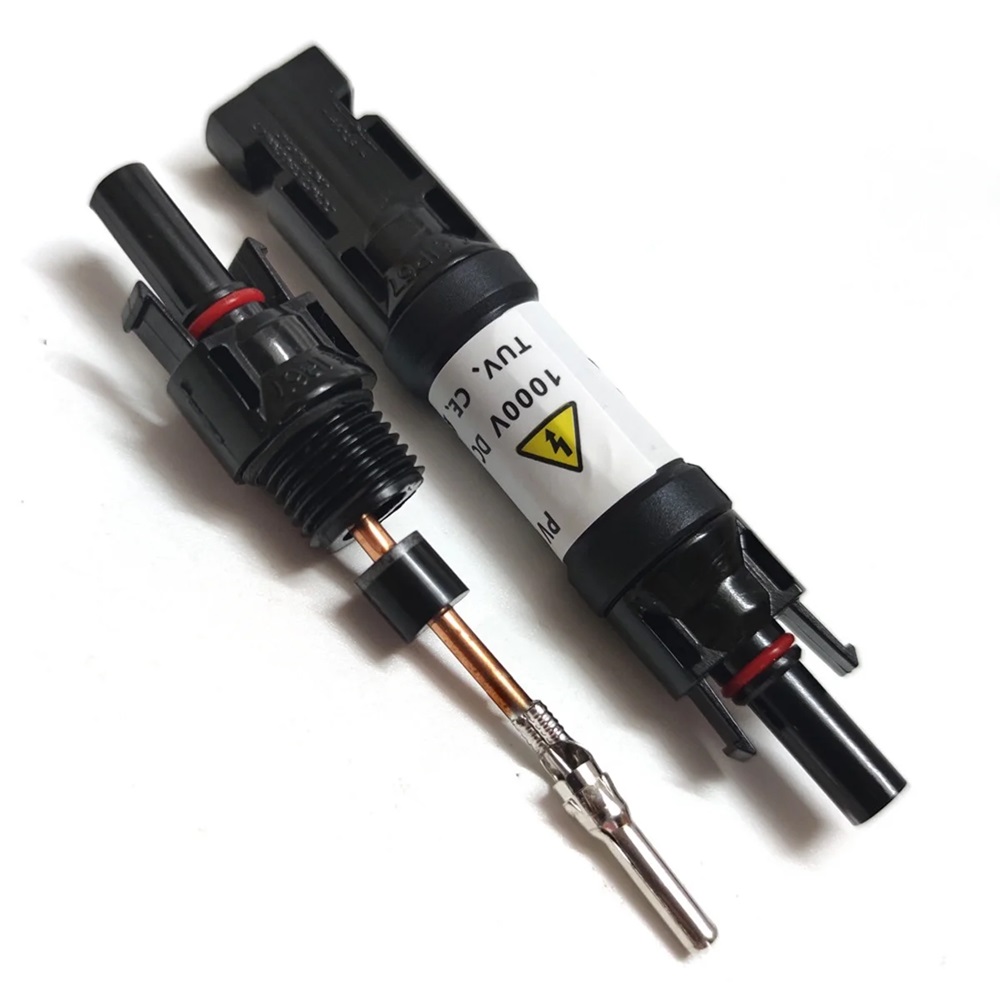

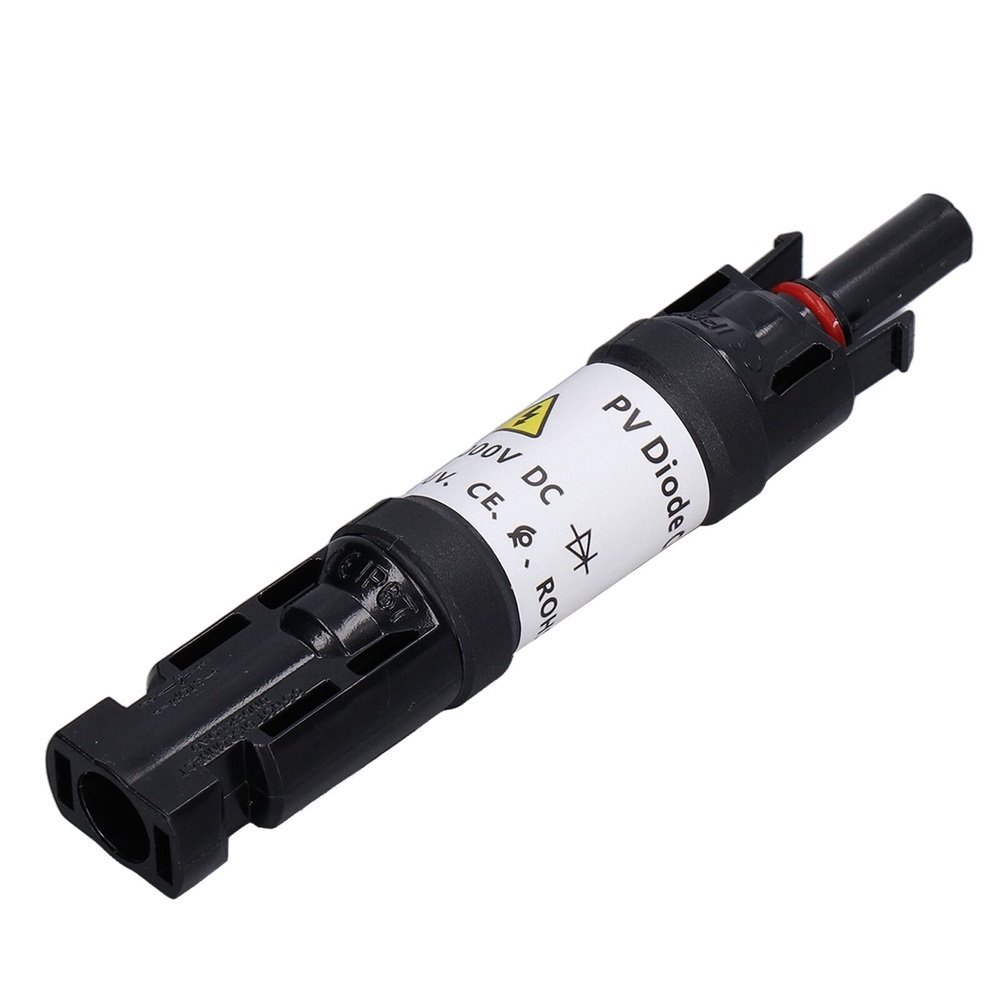

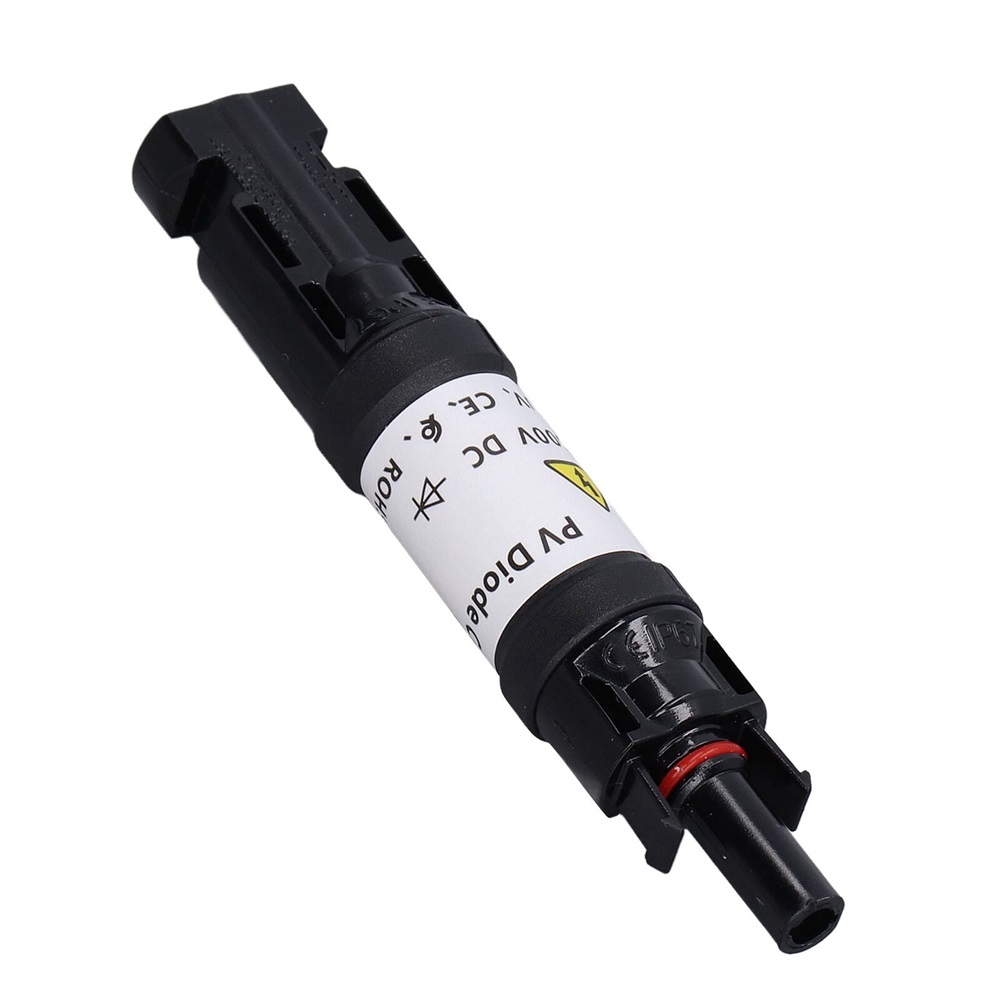

Průchozí konektor MC-4, diodová ochrana 20A

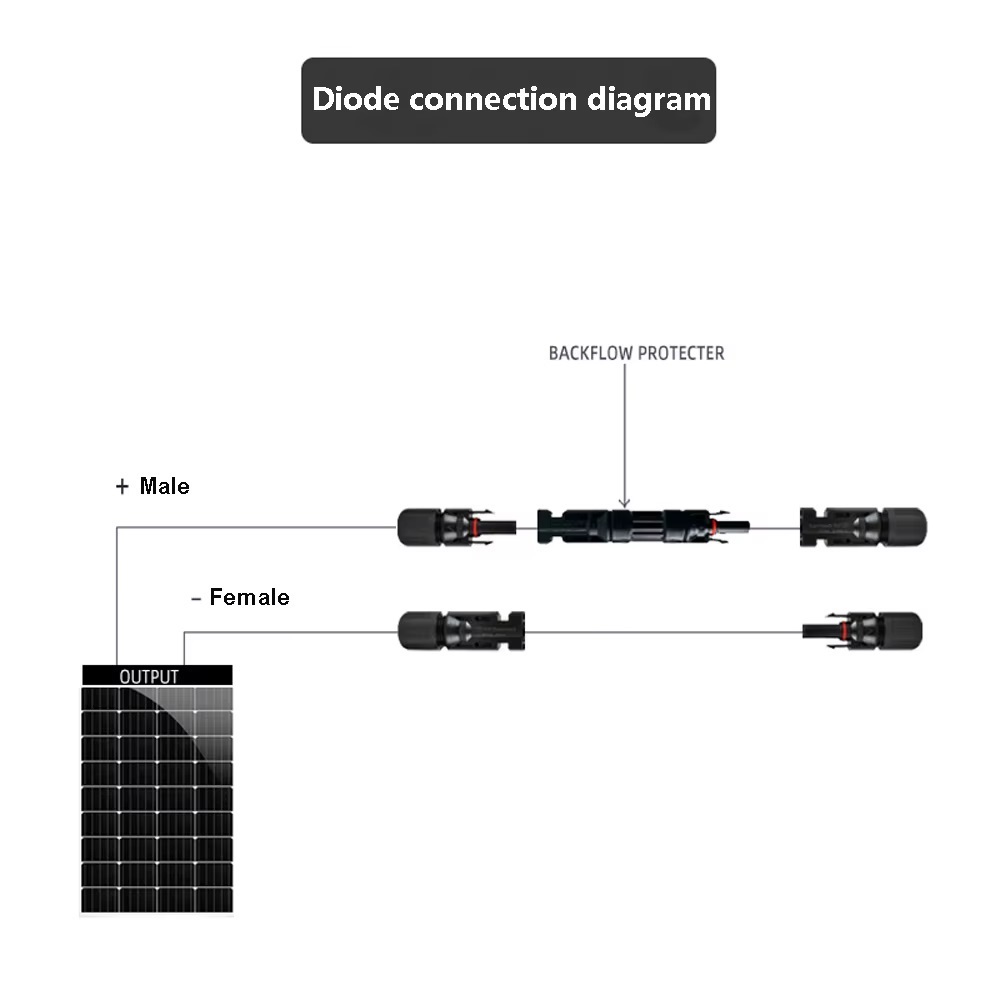

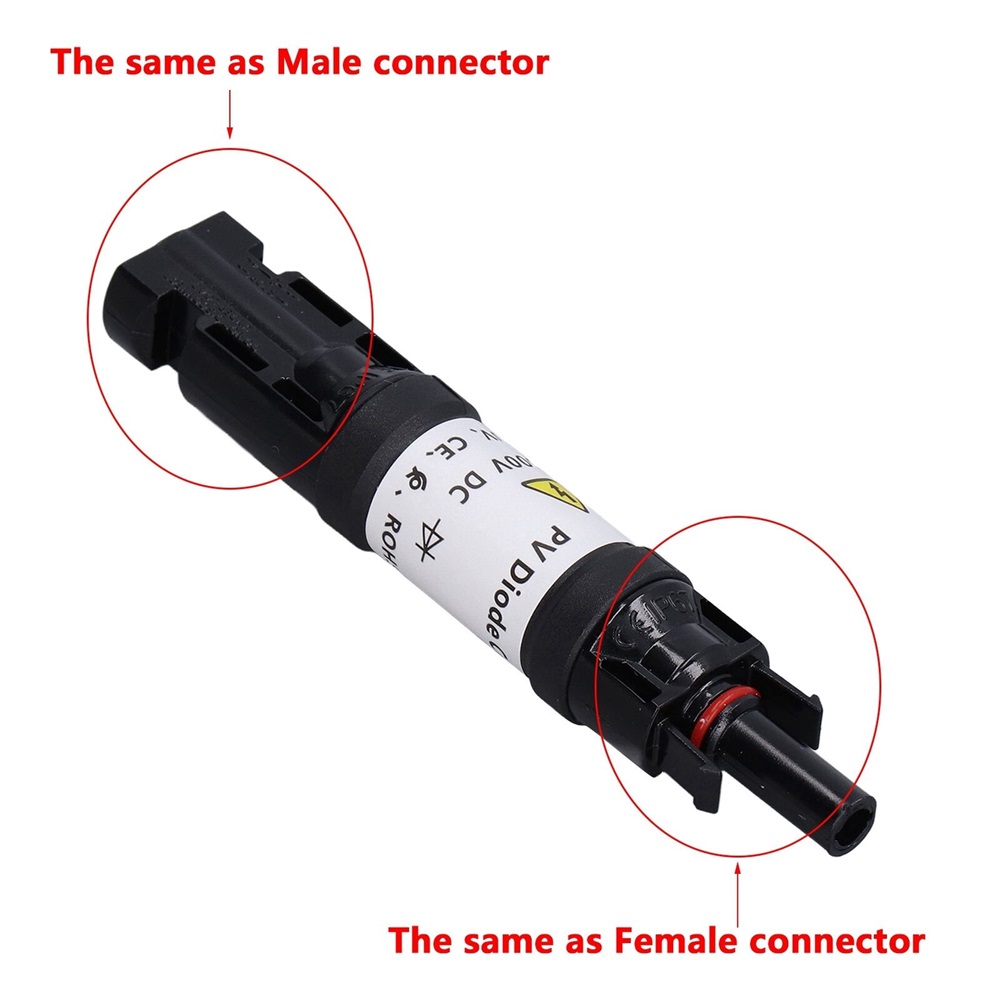

Průchozí dioda na solárních konektorech pro ochranu proti zastínění panelu v paralelním zapojení. Chrání fotovoltaické systémy před poklesem výkonu. Má MC-4 konektory samec a samice pro snadné připojení a odpojení solárních kabelů.

Specifikce:
• Chrání solární panely v paralelních spojích.
• Chrání proti toku energie mezi jednotlivými řetězci solárních článků.
• Kompatibilní s PV kabely 2.5mm; 4mm; 6mm; 10mm.
• Použití: vnitřní i venkovní.

Rozsah napětí: 1000V DC / UL 600V DC
Jmenovitý proud: 20A
Materiál kontaktu: Pocínovaná měď
Materiál: PPO (polypropylen)
Třída ochrany: IP67
Rozsah provozních teplot: –40°C…+85°C
Rozměry: 110 x 18,8 mm


Princip činnosti:
Blokovací dioda je elektronická součástka, která je často používána v solárních panelech a fotovoltaických systémech. Je to speciální druh diody, který umožňuje průchod elektrického proudu pouze v jednom směru, ale zároveň brání zpětnému toku proudu v opačném směru.

V solárních panelech se blokovací dioda používá k ochraně solárního panelu před zpětným proudem, což by mohlo vést k poškození panelu a snížení jeho výkonu. Zpětný proud může být vyvolán například stínem, který padá na solární panel a snižuje tak jeho výkon. Pokud by blokovací dioda nebyla přítomna, tento zpětný proud by mohl projít solárním panelem a poškodit jej.

Blokovací dioda se obvykle umísťuje paralelně s výstupními kontakty solárního panelu a může být buď integrována přímo do panelu nebo instalována jako samostatná součástka na výstupu panelu. Blokovací dioda může být vyrobena z různých materiálů, jako jsou křemík, germanium nebo silikonová karbidová slitina.

Výhodou použití blokovací diody v solárních panelech je, že umožňuje zvýšení bezpečnosti a spolehlivosti solárního systému a snižuje tak riziko poškození panelu zpětným proudem.
