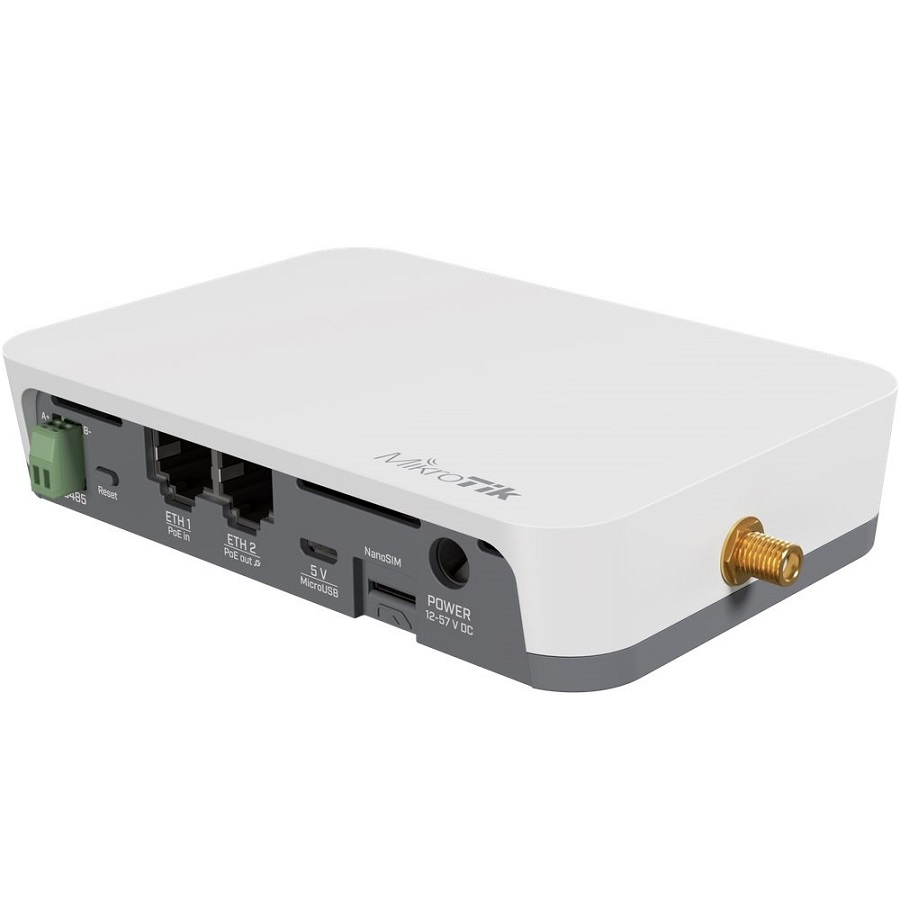

MikroTik RB924iR-2nD-BT5&BG77&R11e-LR8 KNOT LR8 kit

KNOT LR8 kit je kompletní univerzální zařízení se širokou škálou možností připojení a podporou protokolů či rozhraní. Jedná se o IoT Gateway pro technologii LoRa pro maximální všestrannost a efektivitu. Zařízení využívá technologií Narrow Band a CAT-M, které jsou vzhledem k velmi nízké měsíční ceně (oproti LTE) a nízké šířce využití pásma podporovány bezpočtem mobilních operátorů po celém světě včetně České republiky. Tato sada obsahuje předinstalovaný UDP paketový směrovač pro libovolné veřejné nebo soukromé servery LoRa (868 nebo 915 MHz).

- Podpora LoRa (868 nebo 915 MHz) - SMA female konektor
- Podpora GPS (GPS, GLONASS, BeiDou, Galileo) - SMA female konektor
- Podpora Narrow Band a LTE Cat M1 technologie - SMA female konektor
- Integrovaná Wi-Fi (802.11b/g/n)
- 2x RJ-45 10/100 Mbps (1x PoE IN, 1x PoE out)
- Vestavěné Bluetooth 5.2 připojení (2 dBi integrovaná ant.)
- Operační systém RouterOS s L4 licencí
- Slot na SIM kartu (Nano SIM)
- Extra rozhraní RS-485/Modbus a GPIO
- Široká provozní teplota -40 až +70 °C
- Široká škála napájení: DC konektor, PoE, Micro USB


LoRa je jeden z bezdrátových síťových protokolů používaných ve světě Internet věcí – IoT (Internet of Things).
LoRaWAN (Long Range Wide Area Network) je další z nízkopříkonových bezdrátových síťových protokolů navržených pro levnou a zabezpečenou obousměrnou komunikaci v internetu věcí. Využívá pásmo do 1 GHz a rychlost přenosu je potom od 0,3 kb/s do 50 kb/s.
Komunikace mezi koncovými prvky a bránami je rozložena na různá frekvenční pásma a přenosové rychlosti. Volba rychlosti přenosu dat je kompromisem mezi komunikačním rozsahem a délkou zprávy. Jednotlivé komunikační proudy s různými přenosovými rychlostmi spolu neinterferují (vzhledem k technologii rozprostřeného spektra) a vytváří sadu „virtuálních“ kanálů pro zvýšení kapacity brány.
Aby se maximalizovala životnost baterie koncového zařízení a celková kapacita sítě, síťový server LoRaWAN spravuje přenosovou rychlost a RF výstup pro každé koncové zařízení individuálně, prostřednictvím systému adaptivní rychlosti přenosu dat (ADR).

LoRaWAN rozlišuje několik tříd zařízení:
třída A – koncová zařízení podporují obousměrnou komunikaci (každý uplink je následovaný dvěma okny pro příjem dat)
třída B – mimo „vynucený“ downlink třídy A, otvírají zařízení této třídy mimořádná přijímací okna v nastavenou dobu
třída C – přijímací okna jsou otevřená téměř nepřetržitě a zavírají se pouze při vysílání

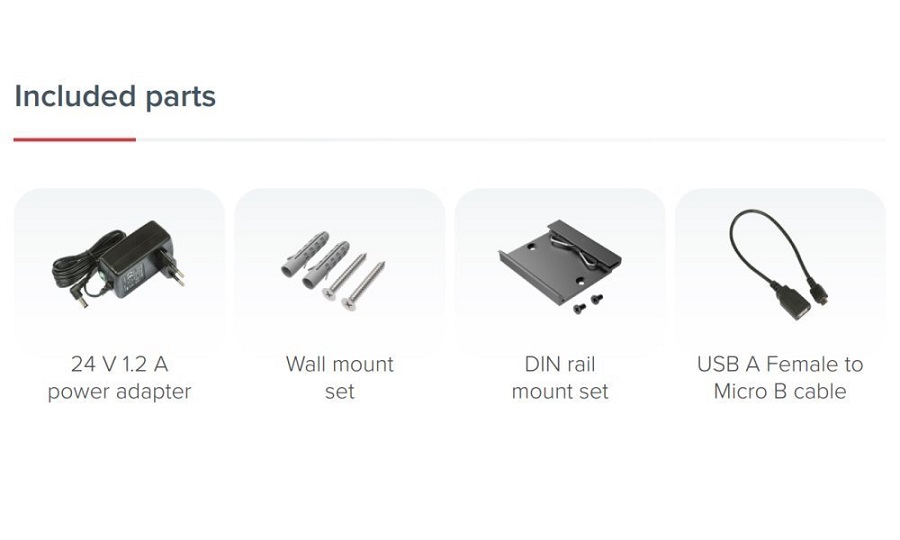

Obsah balení:
Zařízení (KNOT IoT Gateway LoRa)
Napájecí adaptér
DIN rail mounting kit
USB A - USB Micro B kabel
Sada šroubků a hmoždinek

Základní specifikace:
Rozhraní: Modbus/RS-485, LAN, Wi-Fi, Bluetooth, LTE (Narrow Band, CAT-M), GNSS (volitelně), LoRA
Standard Wi-Fi: IEEE 802.11b/g/n (2,4 GHz)
Procesor a paměť: QCA9531 650 MHz, 64 MB RAM, 128 MB flash SPI NAND

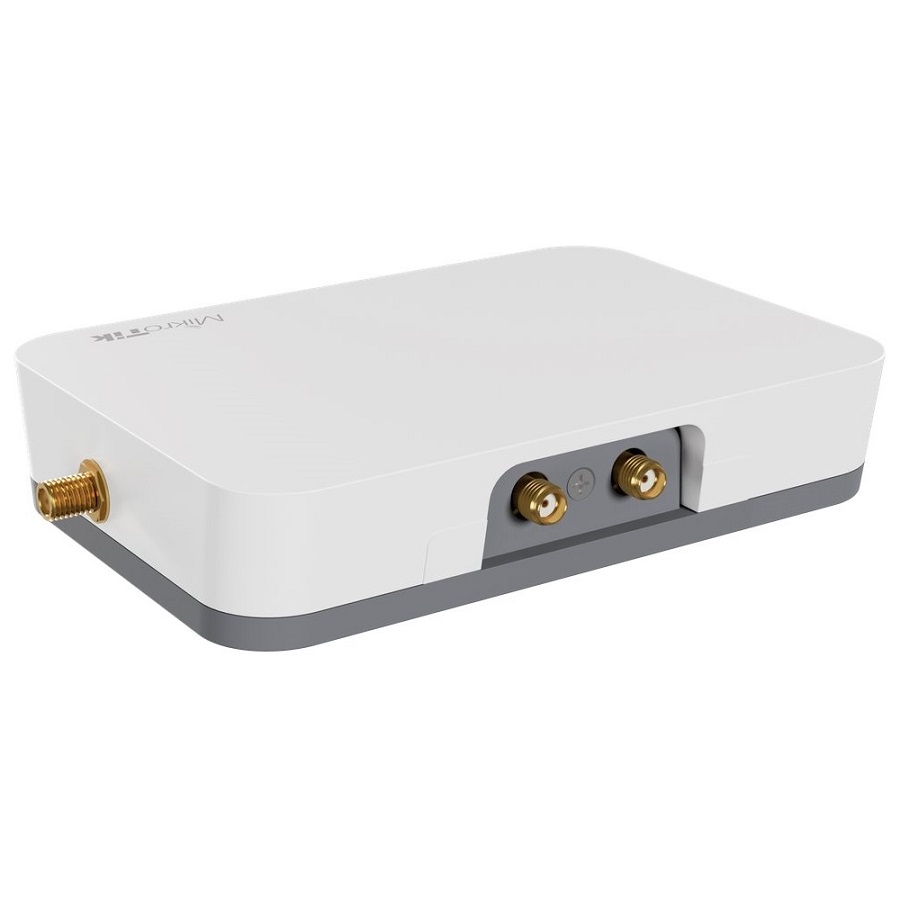

Anténa: 360°, interní (2 + 1,5 dBi), 3x SMA konektor (NB/CAT-M, GNSS, LoRa)

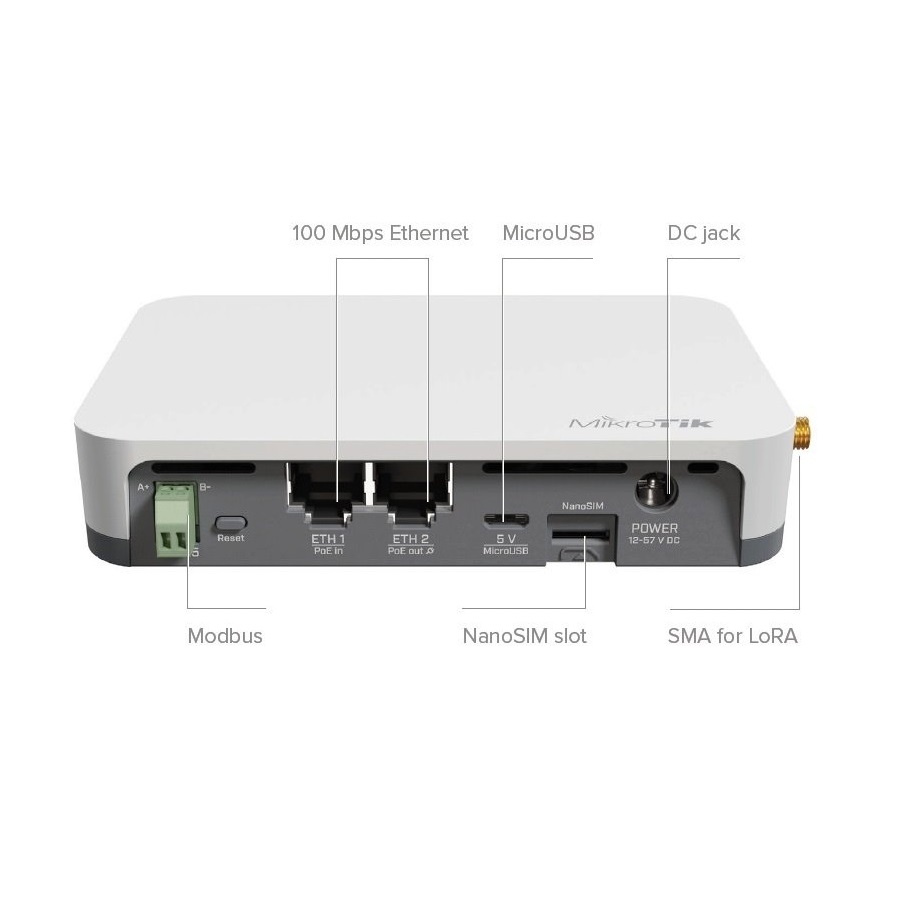

Porty: 2x RJ-45, 1x SIM slot (nano), 1x svorkovnice (modbus/RS-485), 3x SMA (F), 1x microUSB
Podpora PoE: ano, pasivní 12-57 V (vstup), aktivní 802.3af/at (výstup)
Rozměry: 122 x 87 x 26 mm


Technické parametry:

Technické detaily
Použití v interiéru: ano
Použití v exteriéru: ne

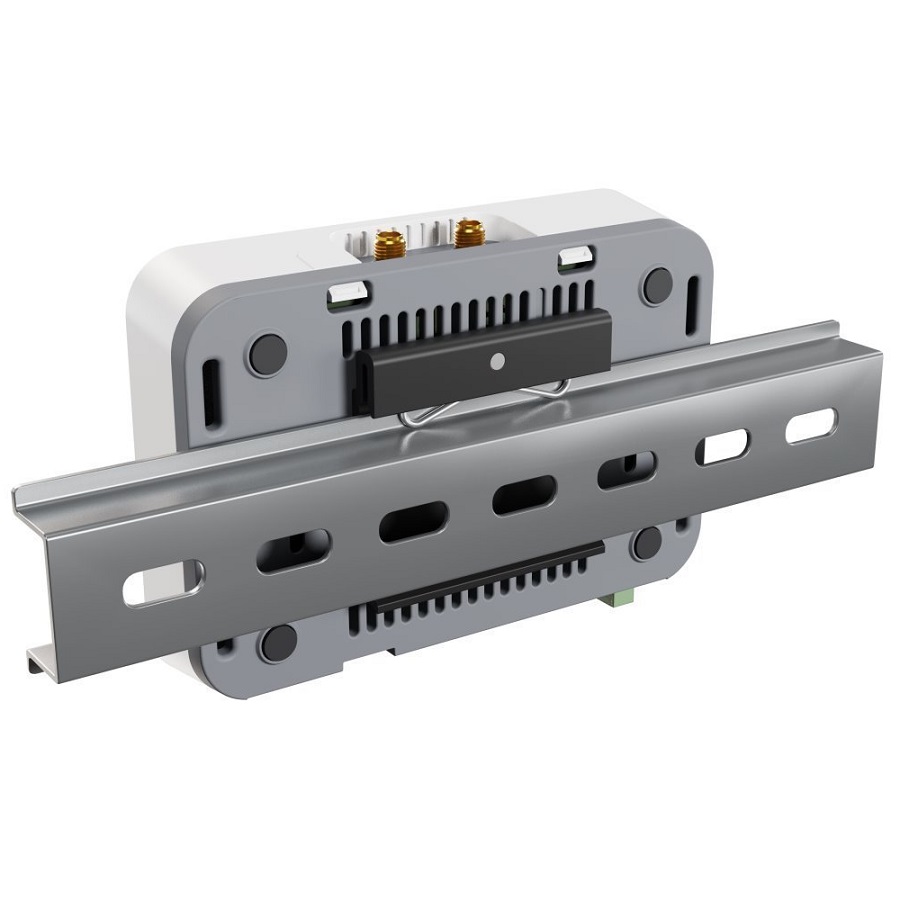

Provedení: DIN lišta
Citlivost (dBm): -96 (1 Mbps), -74 (54 Mbps), -93 (MCS0), -71 (MCS7)
Citlivost (dBm): -93 (Bluetooth, 1M)
Provozní teplota max (°C): 70
Provozní teplota min (°C): -40
Zisk (dBi): 1,5 (Wi-Fi), 2 (BT)

Síťová rozhraní
LAN: ano
Gigabit LAN: ne
Wi-Fi: ano
Standard Wi-Fi: 802.11b/g/n
Frekvence Wi-Fi: 2400 MHz
Rychlost portů: 100 Mb/s
Max. výstupní výkon (dBm): 22

Anténa
Počet připojitelných antén: 3
Provedení antény: interní
Provedení antény: bez vlastní antény (SMA)
Vstupy a výstupy
RJ-45 (počet): 2
Micro USB (počet): 1

Napájení
Podpora POE: ano
Napájení (V): 12 - 57
Napájení (V): 5

Podpora
Slot pro SIM: ano

Fyzické vlastnosti
Barva: bílá - šedá
Rozměry: 122 x 87 x 26 mm
Další výbava a vlastnosti
Shoda: Bluetooth, CE, FCC, IC
