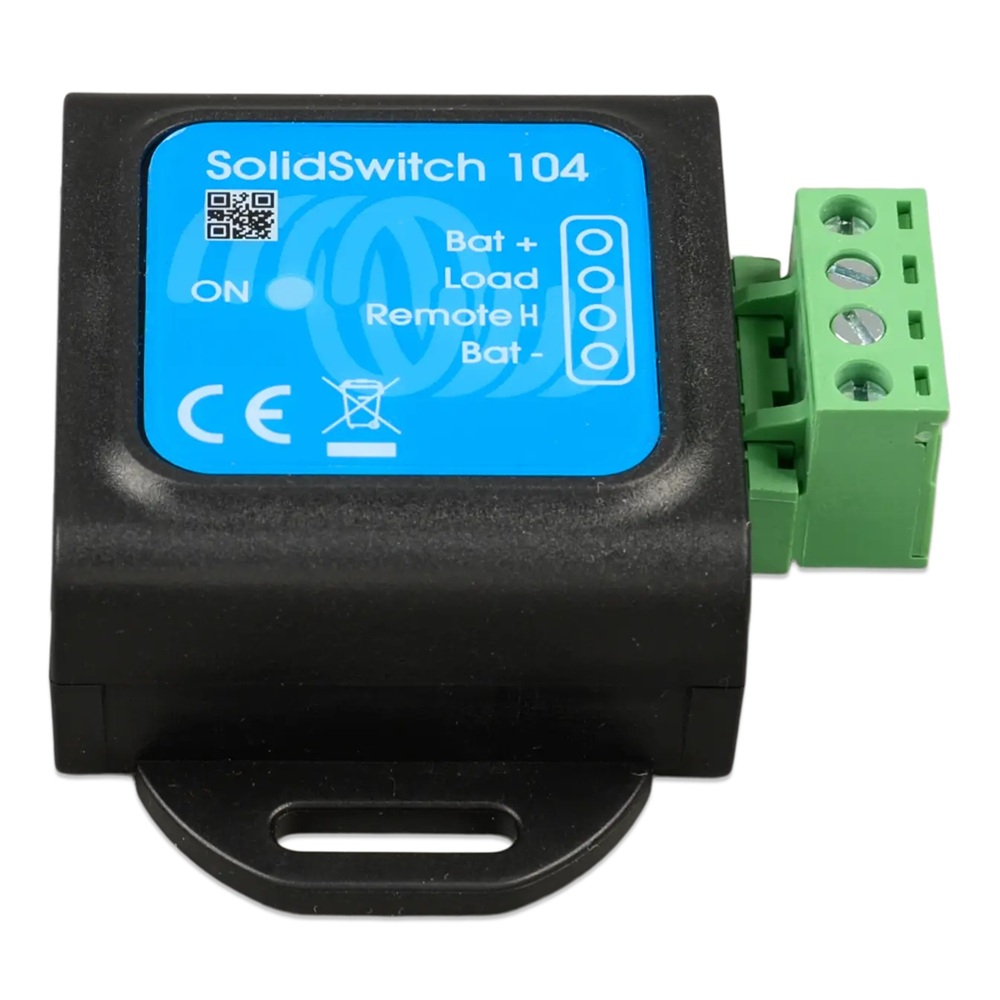

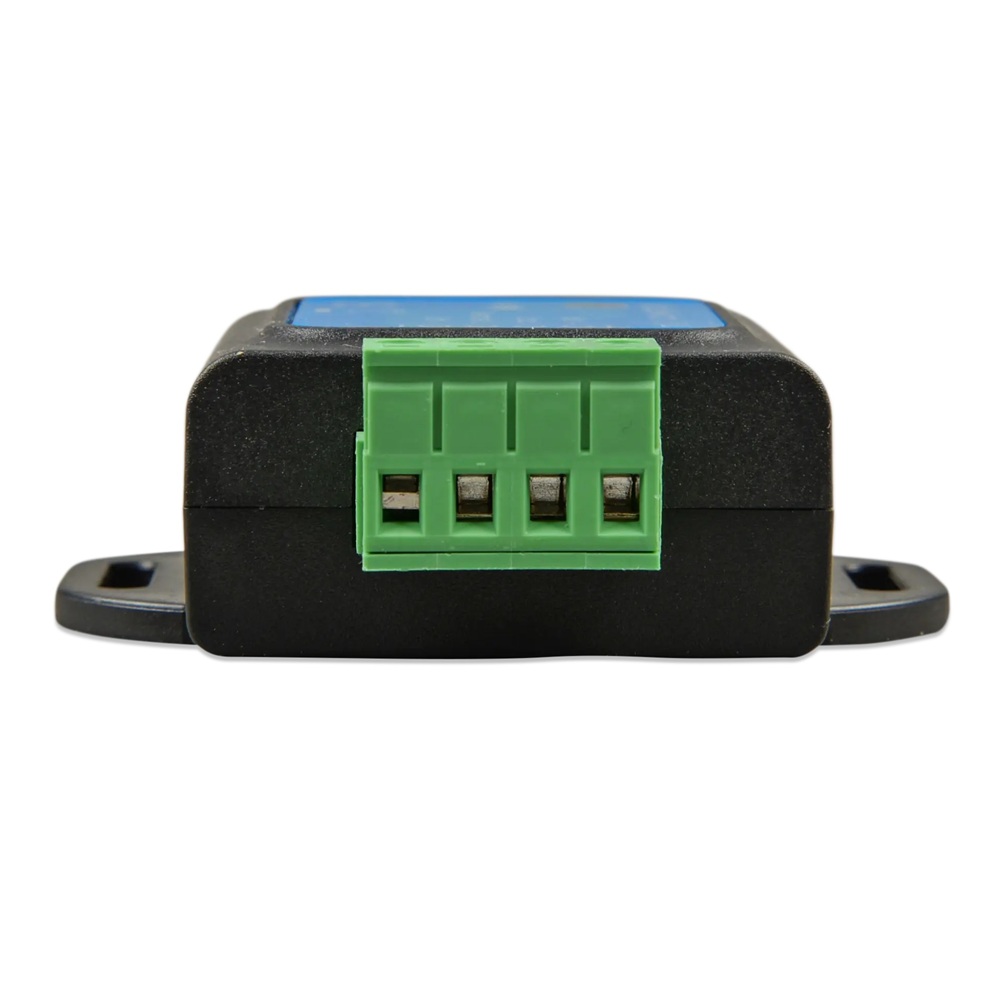

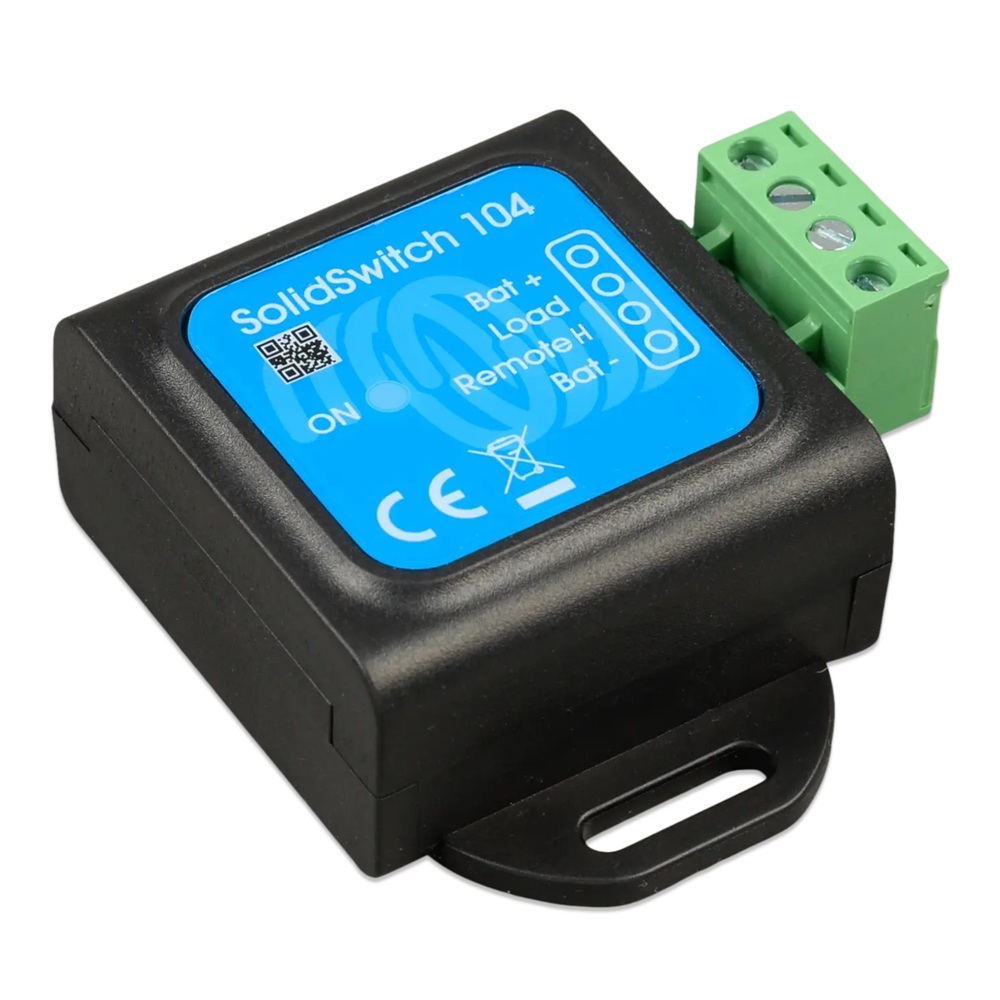

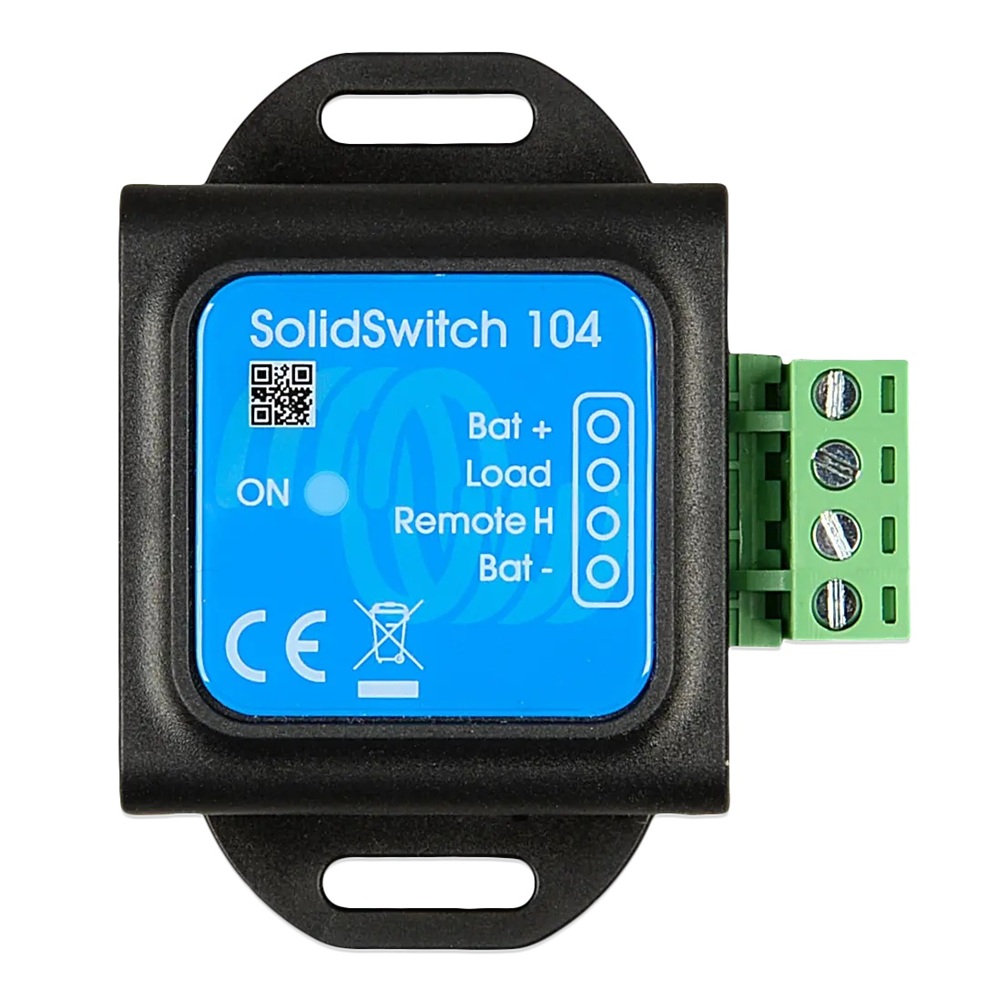

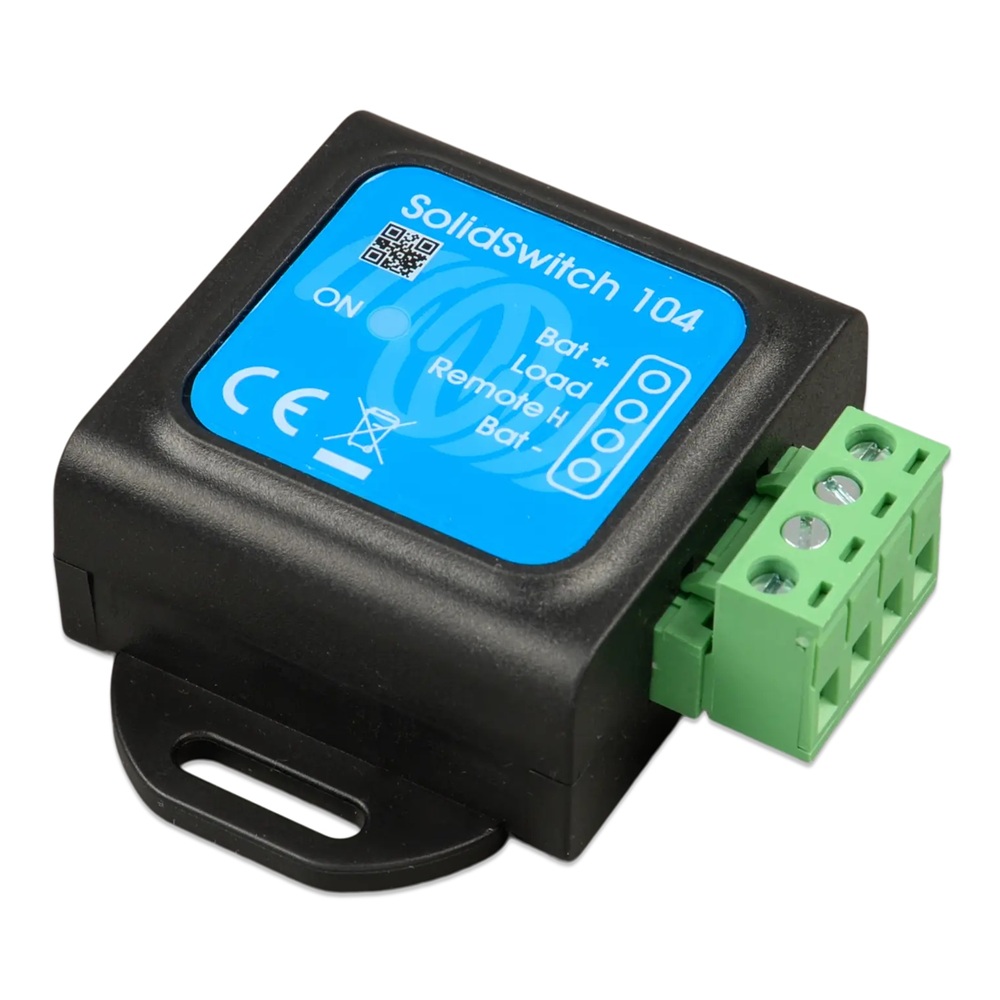

Victron Energy SolidSwitch 104

SolidSwitch 104 je polovodičový DC spínač určený pro spínání stejnosměrných zátěží až do 70 V a 4 A. Ovládá se nízkovýkonovým digitálním signálem, přičemž jeho vlastní spotřeba je velmi nízká. Díky tomu je vhodný zejména pro použití v lithiových systémech, kde je klíčové minimalizovat klidový odběr energie.

Zařízení je navrženo pro integraci do systémů Victron Energy a nachází uplatnění například při řízení externího regulátoru alternátoru nebo při rozšíření počtu nabíječek připojených k výstupu ATC (allow-to-charge) systému BMS.


Hlavní vlastnosti a funkce

Spínání DC zátěží až 70 V / 4 A
- Určeno pro odporové, kapacitní i indukční zátěže (např. cívky výkonových stykačů).

Velmi nízká vlastní spotřeba
- Spotřeba přibližně 0,04 Ah za měsíc, což výrazně snižuje parazitní zatížení bateriového systému ve srovnání s klasickým relé.

Tři typické aplikace použití
- Řízení externího regulátoru alternátoru (např. v lithiovém systému Victron).
- Spínání DC zátěže (např. osvětlení) pomocí nízkovýkonového řídicího obvodu.
- Rozšíření počtu nabíječek připojených na ATC výstup Victron BMS.

Nízký ovládací proud
- Minimální vstupní proud pro sepnutí je 30 µA.

Vhodné pro použití s BMS
- Při trvale aktivním výstupu ATC zůstává zařízení aktivní s minimálním odběrem, což omezuje vybíjení baterií.


Technické parametry:
- Provozní vstupní napětí (Vbat): 8–70 V DC
- Maximální proud zátěže: 4 A

Maximální kapacitní zátěž:
- Vbat do 15 V: 1000 µF
- 15 V < Vbat < 30 V: 400 µF
- 30 V < Vbat < 70 V: 50 µF

Maximální indukční zátěž:
- do 1 A: 1000 mH
- 1 A < I < 2 A: 100 mH
- nad 2 A: 10 mH

Remote vstup (Vin):
- volně plovoucí nebo Vin < 3 V: výstup vypnut
- 3,3 V < Vin < 70 V: výstup zapnut
- minimální vstupní proud pro sepnutí: 30 µA
- Provozní teplota: -20 až +50 °C
- Vlhkost: max. 95 % (nekondenzující)
- Krytí: IP20
- Materiál: ABS, matná černá
- Rozměry (v × š × h): 58 × 66 × 23 mm
