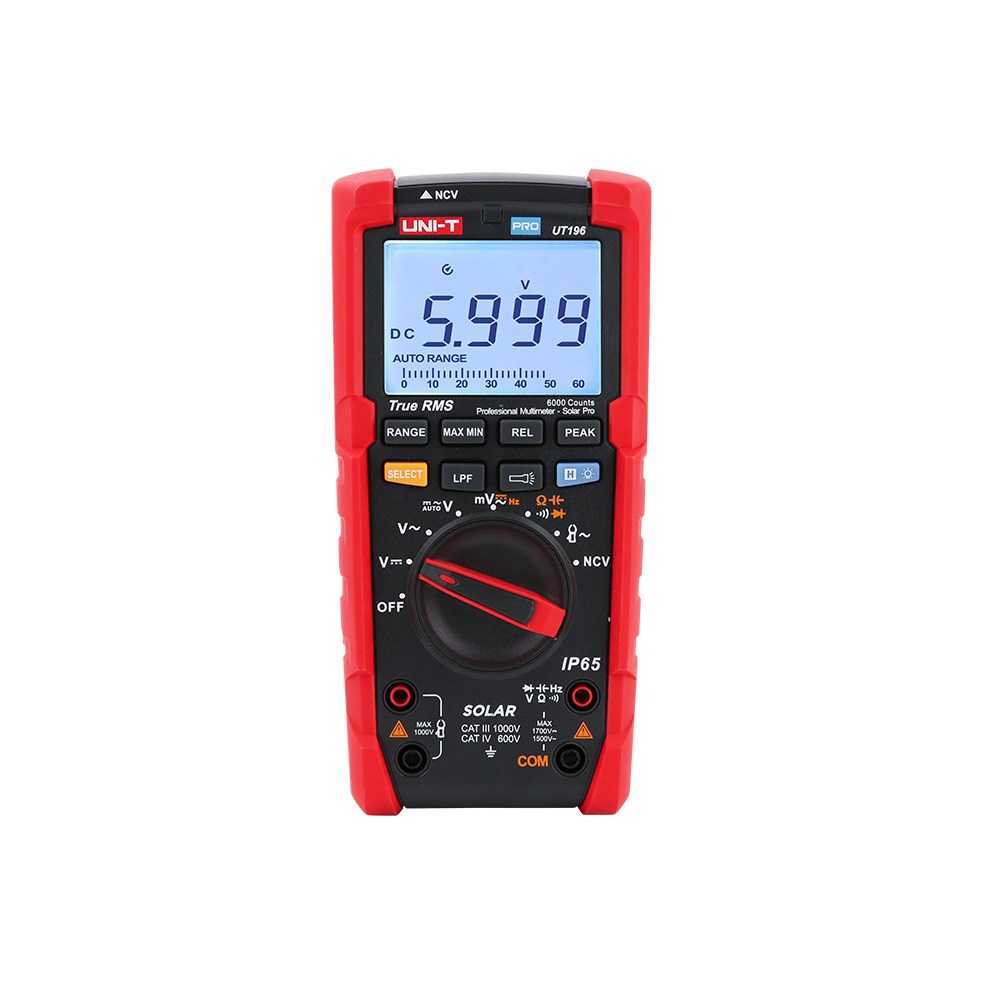

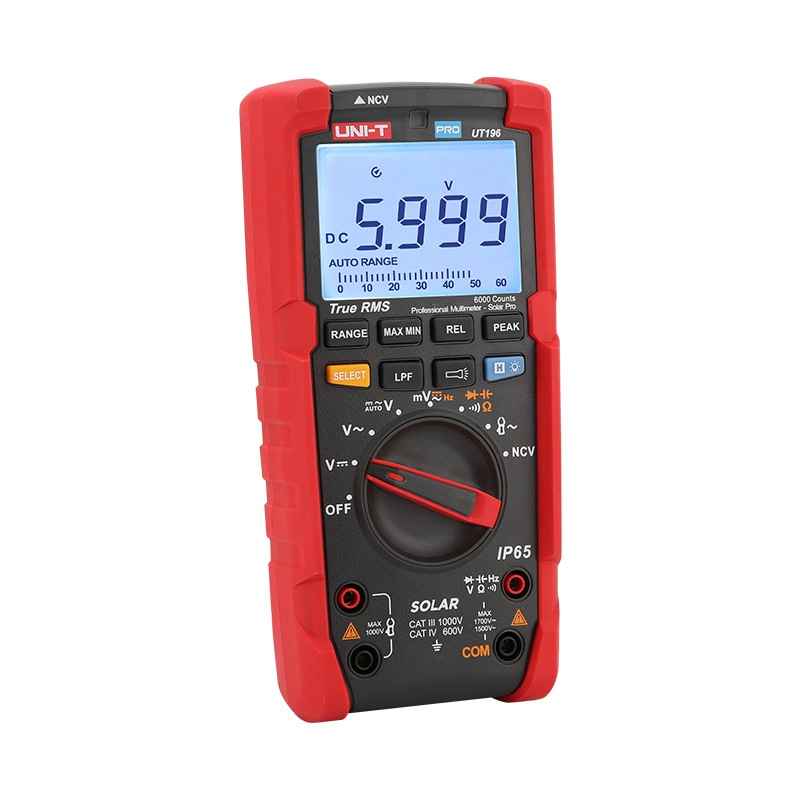

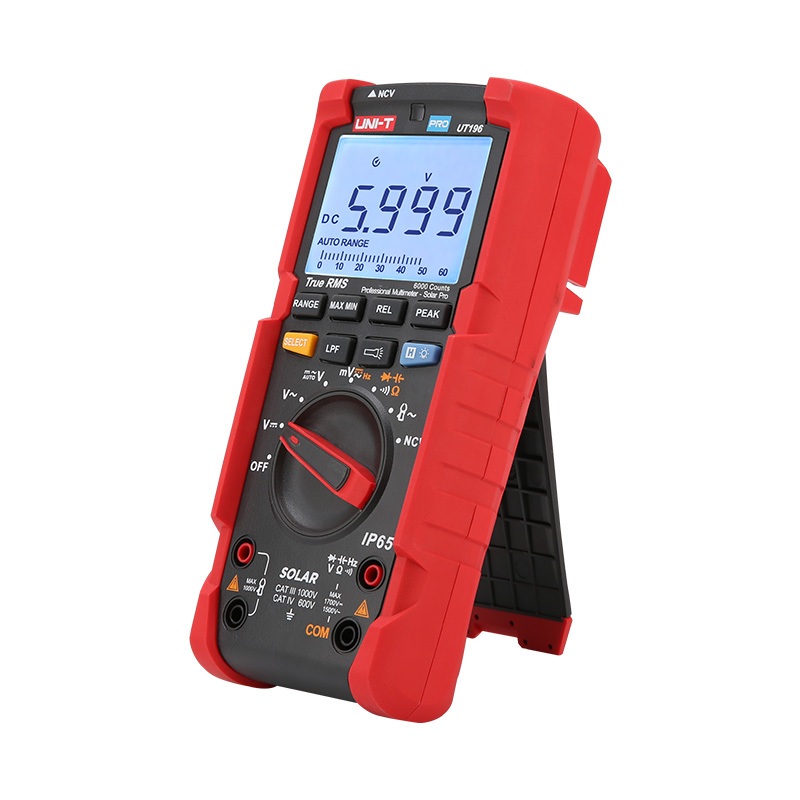

Multimetr UNI-T UT196

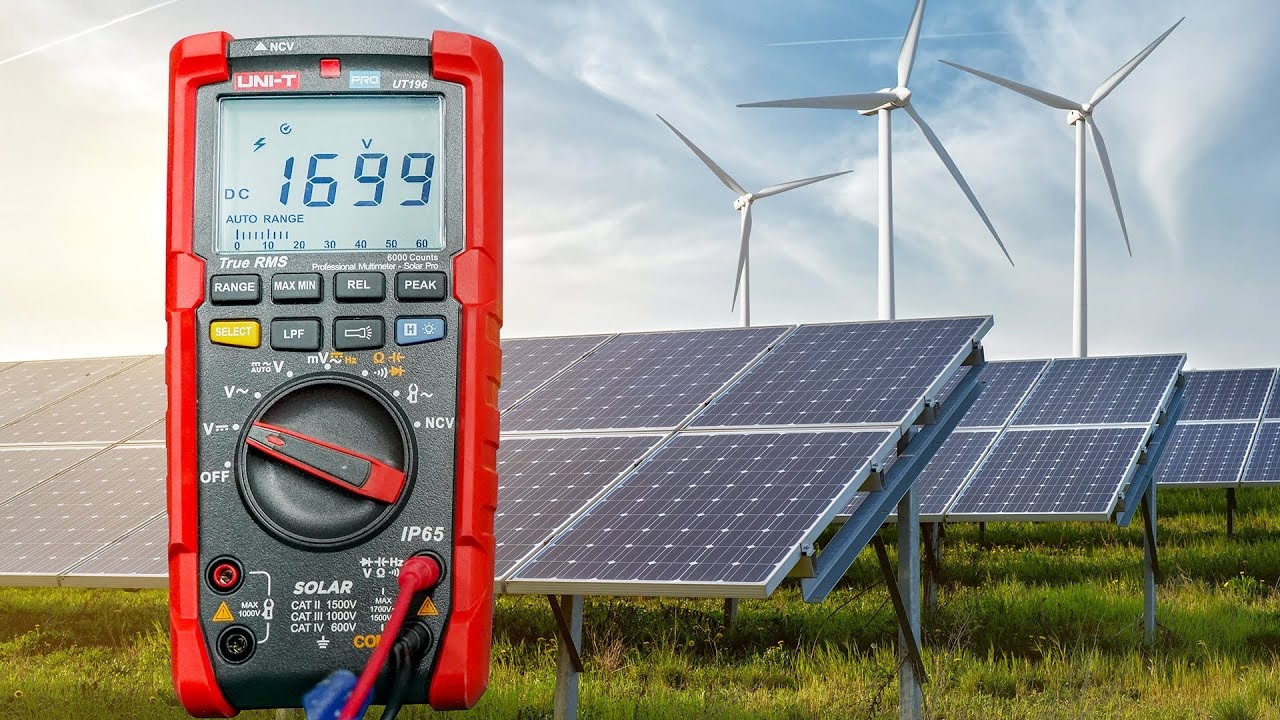

Solární multimetr UT196 True RMS firmy UNI-T je profesionální výrobek pro profesionály montující nebo udržující fotovoltaické a nebo větrné elektrárny. Provedení přístroje umožňuje práci v drsném venkovním prostředí – má ochranu krytím IP65 a je schopen odolat pádu z výšky 2m. Tento multimetr měří stejnosměrné napětí až do 1700 V, střídavé napětí (skutečné efektivní hodnoty) do 1500 V při frekvenčním rozmezí 45 až 1000 Hz. S přídavnou proudovou smyčkou UT-CS09D Flex umožňuje i bezkontaktní měření AC proudů 1,5 až 3000 A a to i ve stísněných prostorách. Dále UT196 měří frekvenci, odpor, kapacitu, polovodičové přechody a spojitost el.obvodů.
Funkce dolní propusti umožňuje odfiltrovat VF rušení generované střídačem. Režim nízké impedance může pomoci při odstraňování problémů s citlivými obvody i obvody, které mohou obsahovat falešná napětí. Vestavěná svítilna, jasné podsvícení a zvukový i optický alarm umožňují uživatelům dokončit práci bezpečně a efektivně i v tmavém a hlučném prostředí.
Solární digitální multimetr UT196 je navržen s ochranou proti přetížení 1700V DC, 1500Vrms AC a testován pro bezpečné použití v prostředí CAT III 1000V, CAT IV 600V a certifikován podle CE, UKCA, cETLus.


Parametry produktu :

- multifunkční multimetr se zaměřením na venkovní i vnitřní montáže fotovoltaických a větrných elektráren
- měření AC/DC napětí, odporu, kapacity, frekvence, diod, spojitosti obvodů, s externí proudovou smyčkou i AC proud
- displej: LCD, duální, podsvícený
- maximální zobrazená hodnota na displeji: ± 6000, obnova hodnot 2 až 3 krát za sekundu
- analogový sloupcový graf: ano, 31 segmentů, rychlost měření 30krát za sekundu
- přepínání rozsahů: automatické / manuální
- automatická identifikace napětí AC/DC: ano
- bezkontaktní měření elmag. pole (NCV): ano
- test diod (polovodičových přechodů): ano, napětí otevřeného obvodu cca 3V
- test kontinuity elektrického obvodu: ano, obvod je považován za uzavřený při R menší nebo rovno 10 Ohm, pak bzučák pípne
- zabudovaná frekvenční dolní propust (LPF): ano, když je LPF zapnutý, je utlumeno rušivé napětí nad 1,2kHz s útlumem větší nebo rovno -3dB vzhledem k 60 Hz.
- měření v relativním režimu: ano
- zadržení špičkových hodnot (Peak Hold): ano
- zmrazení displeje (Data Hold): ano
- režim Max/Min: ano

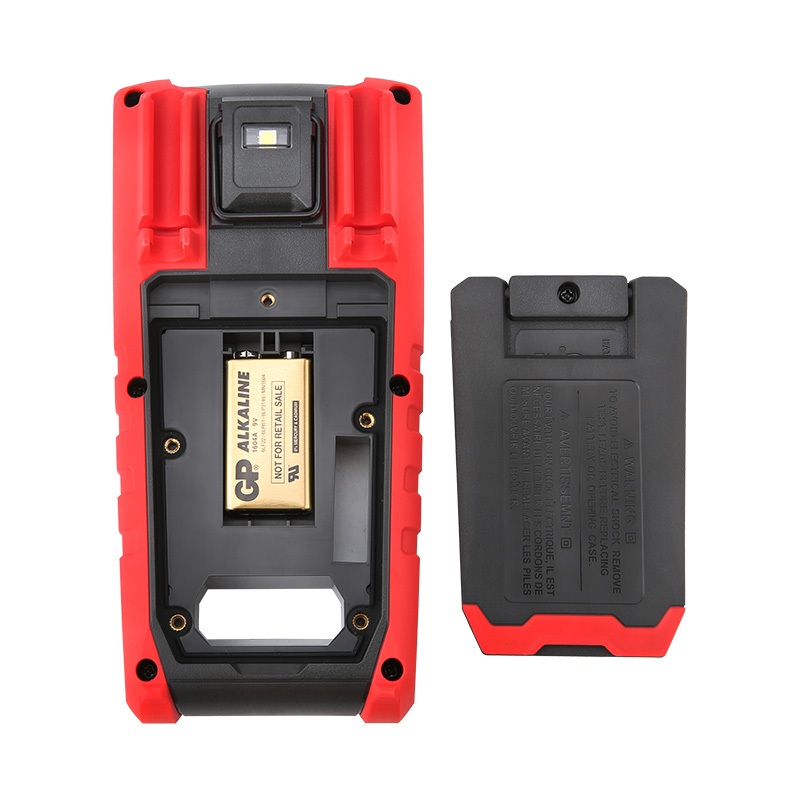

- napájení: baterie 9V, 6F22
- indikace slabé baterie: ano, při poklesu napětí pod <7,5V
- automatické vypínání při nečinnosti: ano, po 15 minutách

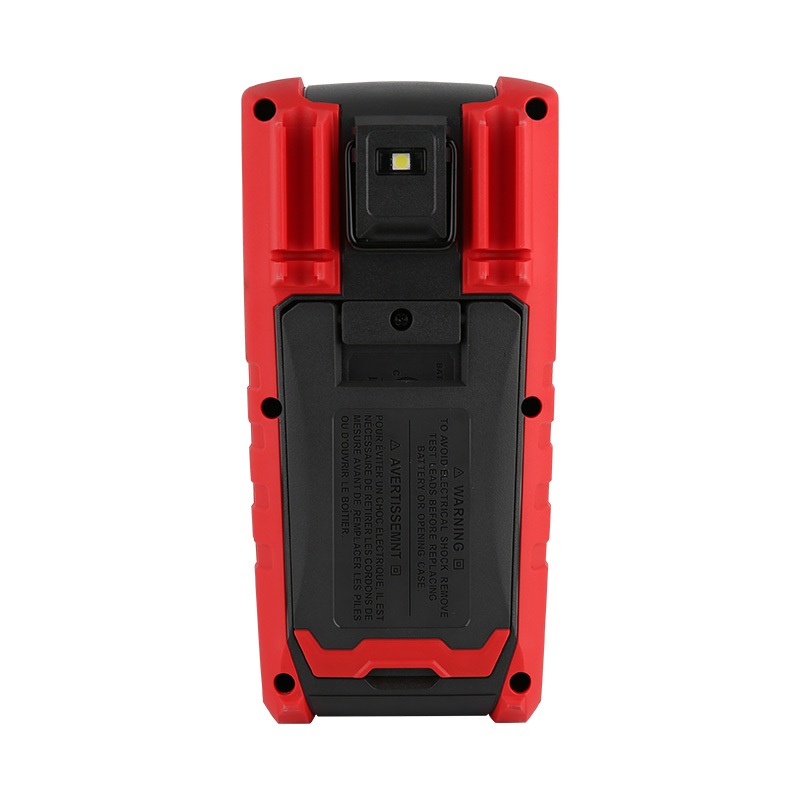

- zabudovaná svítilna: ano
- zvuková a vizuální indikace: ano


Technické parametry :

Měření DC napětí (V): Rozsah / Rozlišení / Přesnost
600,0mV / 0,1mV / ±(0,5%+5)
6,000V / 0,001V / ±(0,2%+5)
60,00V / 0,01V / ±(0,2%+5)
600,0V / 0,1V /±(0,2%+5)
1700V / 1V / ±(0,2%+5)
Vstupní impedance na rozsahu mV/DC je cca 1GOhm.


Měření AC napětí (V): Rozsah / Rozlišení / Přesnost
600,0mV / 0,1mV / 45Hz až 500Hz: ± (0,8%+3); 500Hz až 1kHz: ± (1,8%+3)
6,000V / 0,001V / 45Hz až 500Hz: ± (0,8%+3); 500Hz až 1kHz: ± (1,8%+3)
60,00V / 0,01V / 45Hz až 500Hz: ± (0,8%+3); 500Hz až 1kHz: ± (1,8%+3)
600,0V / 0,1V / 45Hz až 500Hz: ± (0,8%+3); 500Hz až 1kHz: ± (1,8%+3)
1500V / 1V / 45Hz až 500Hz: ± (0,8%+3); 500Hz až 1kHz: ± (1,8%+3)
Vstupní impedance na rozsahu mV/AC je cca 10MOhm.


Automatické měření napětí AC/DC: auto rozsah / Rozlišeni / Přesnost
0V až 600,0V / 0,1V / DC až 500Hz: ± (2,0%+3); 500Hz až 1kHz: ± (4,0%+3)
Při automatické volbě rozsahu není možná volba LPF, Peak Hold, vstupní impedance je 2MOhm.


Měření odporu: Rozsah / Rozlišení / Přesnost
600,0 Ohm / 0,1 Ohm /± (1,0%+2)
6,000 kOhm / 1 Ohm / ± (0,8%+2)
60,00 kOhm / 10 Ohm / ± (0,8%+2)
600,0 kOhm / 100 Ohm / ± (0,8%+2)
6,000 MOhm / 1 kOhm / ± (1,2%+3)
60,00 MOhm / 10 kOhm / ± (2,5%+5)


Měření kapacity: Rozsah / Rozlišení / Přesnost
60,00nF/ 0,01nF / v REL režimu: ± (3%+10)
600,0nF / 0,1nF / ± (1,9%+5)
6,000µF / 0,001µF / ± (1,9%+5)
60,00µF / 0,01µF / ± (1,9%+5)
600,0µF / 0,1µF / ± (1,9%+5)
6,000mF / 0,001mF / ± (5%+5)
60,00mF / 0,01mF / ± (5%+5)


Měření AC proudů proudovou smyčkou UT-CS09D Flex: Rozsah / Rozlišení / Přesnost
30,00A / 0,01A / ± (0,8%+8)
300,0A / 0,1A / ± (0,8%+8)
3000A / 1A / ± (0,8%+8)


Měření frekvence: Rozsah / Rozlišení / Přesnost
60,00Hz až 1,000MHz / 0,1Hz až 0,001MHz / ± (0,08% +4)


Ostatní parametry :
- provozní teplota: 0°C až 40°C (32°F - 104°F)
- skladovací teplota: -10°C až +50°C (14°F - 122°F)
- relativní vlhkost: menší nebo rovno 75 % RH (0°C - 30°C), menší nebo rovno 50 % RH (30°C - 40°C)
- provozní výška: menší nebo rovno 2000m
- odolnost EMC: v souladu s EN61326-1: 2013, EN61326-2-2: 2013
- napájeni: 9V baterie 6F22
- vnější rozměry: 195 x 95 x 58 mm
- hmotnost: 485g
- krytí IP: IP65
- pádový test: 2m
- certifikace: CE, UKCA, cETLus (CAT III 1000V, CAT IV 600V)
- podle norem: EN61010-1, EN61010-2-033, EN/IEC 61010-031

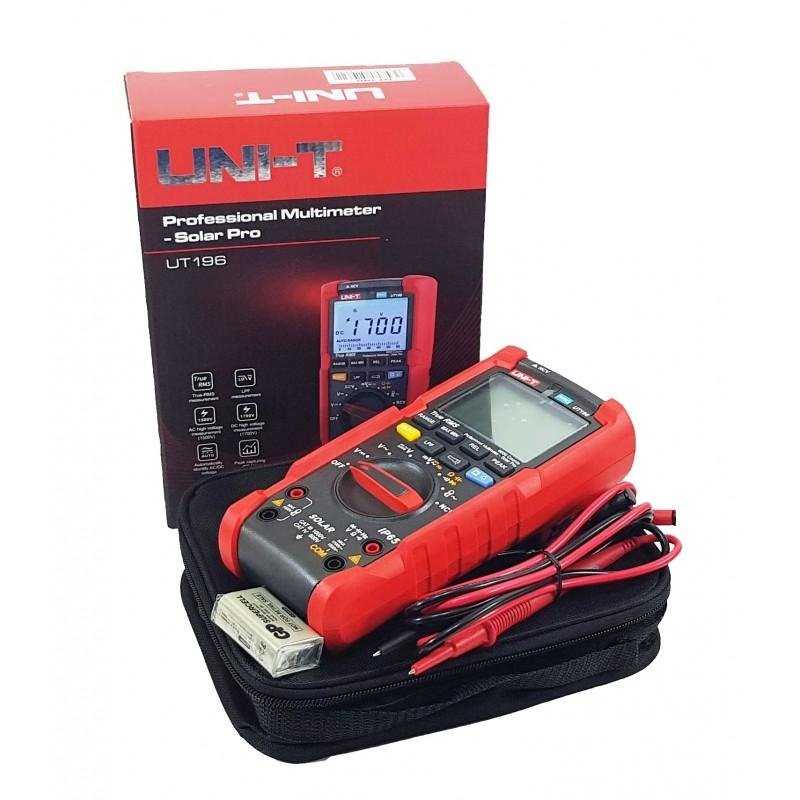

Obsah individuálního balení :

- multimetr UT196 Solar PRO: 1 ks
- testovací kabely: 1 pár
- baterie 9V/ 6F22: 1 ks
- návod k použití: 1ks
