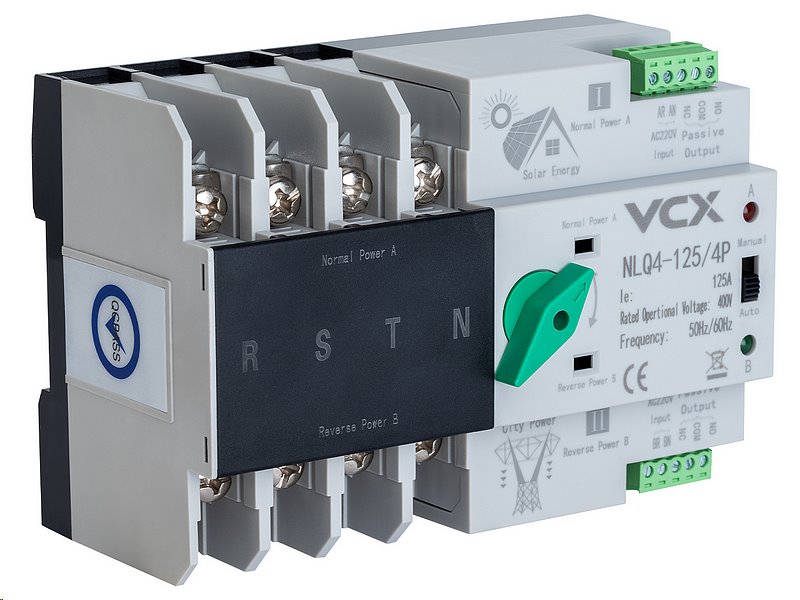

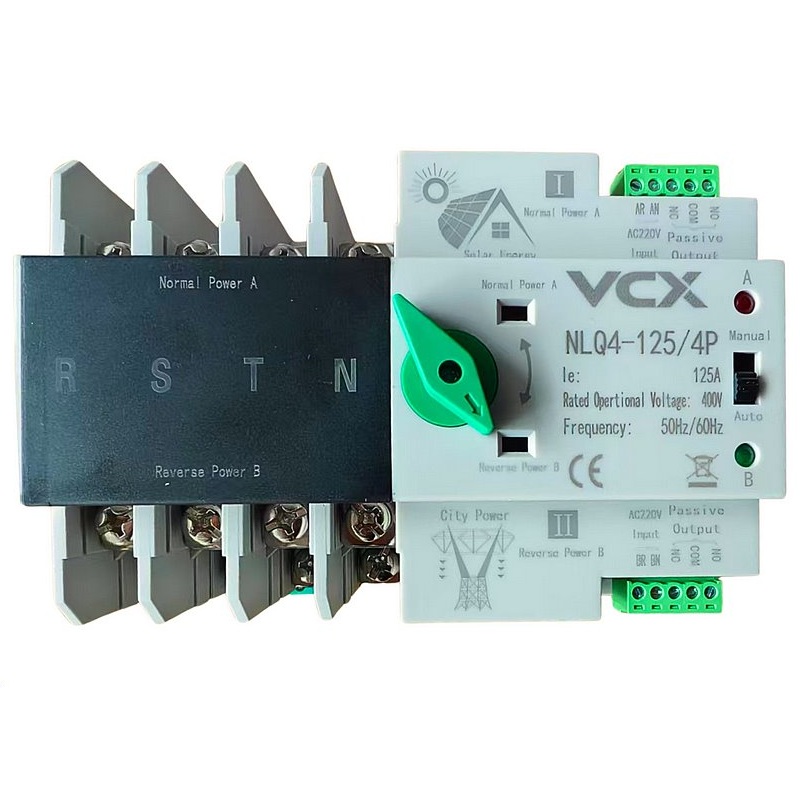

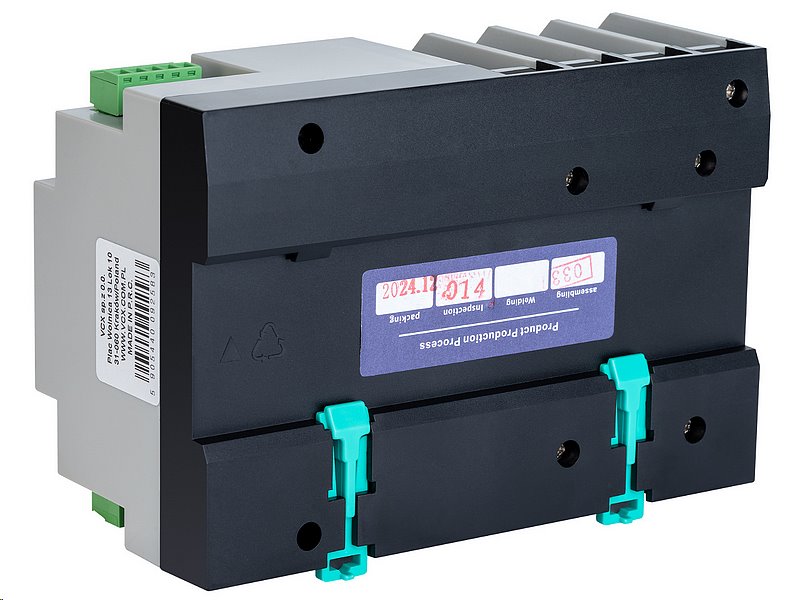

Automatický přepínač sítí - napájení VCX 4P 400V 125A - NLQ4-125/4P pro FVE

Automatický přepínač sítí sleduje dostupnost elektrické energie ze dvou různých zdrojů a podle potřeby mezi nimi automaticky nebo ručně přepíná. Ideální pro použití v systémech, kde není přípustný výpadek napájení. Určený k montáži na DIN lištu.

Automatický přepínač VCX NLQ4-125/4P představuje vysoký standard bezpečnosti, spolehlivosti a komfortu pro fotovoltaické a záložní napájecí systémy. Je vhodný pro profesionální použití i náročné domácí aplikace. Zajistí nepřerušované napájení a klid, že vaše technologie budou fungovat i při výpadku sítě.

Doporučujeme jako součást výbavy pro hybridní i ostrovní FVE systémy.

Hlavní vlastnosti

- Režim provozu:
Automatický nebo manuální

- Montáž:
- Na DIN lištu – rychlá a snadná instalace do rozvaděče

Vlastnosti přístroje:
• Spolehlivý přenos napájení
• Vynikající elektrická izolace
• Snadná instalace a údržba
• Dlouhá životnost


Použití
Přepínač je určen pro místa, kde je důležitá nepřetržitá dodávka elektrické energie, např.:
- Domácnosti, Nákupní centra, Továrny, Laboratoře, Zemědělské provozy a farmy


Pracovní princip
Při výpadku nebo abnormálním stavu hlavního (normálního) napájecího zdroje okamžitě přepne na záložní zdroj, čímž zajistí:
- Nepřerušené napájení
- Spolehlivost a bezpečnost provozu
- Rychlou reakci bez výpadku


Konstrukce a materiály
- Materiál krytu:
Vynikající nehořlavý plast PC, odolný vůči vysokým teplotám a stárnutí

- Kontakty:
Stříbrné kontakty pro zajištění výborné vodivosti a spolehlivého spínání


Milisekundové spínání
- Rychlá odezva při výpadku – přepnutí bez ztráty napájení
- Kompaktní konstrukce
- Možnost automatického i ručního ovládání


Technické specifikace
• Jmenovitý proud (Ie): 125 A
Maximální trvalý proud, který může zařízením bez problémů protékat.

• Izolační napětí (Ui): AC 690 V
Nejvyšší napětí, při kterém nedojde k průrazu izolace zařízení.

• Pracovní napětí (Ue): AC 400 V, 50 Hz
Standardní provozní napětí pro běžné třífázové sítě.

• Kategorie použití: AC-31B
Vhodné pro spínání odporových a slabě indukčních zátěží.

• Počet pólů: 4P
Zajišťuje přepínání všech tří fází včetně nulového vodiče.

• Životnost přepnutí (automat / manuál): 2000 / 5000 cyklů
Počet spolehlivých spínacích operací v automatickém a ručním režimu.

• Zkratový proud (Icu): 50 kA
Maximální proud, který zařízení zvládne přerušit při zkratu.

• Doporučené jištění: RT16-00-63A
Bezpečnostní pojistka vhodná pro ochranu zařízení.

• Impulsní odolnost: 8 kV
Odolnost vůči přepětí – důležitá zejména v prostředí s rizikem přepěťových špiček.

• Ovládací napětí (Us): AC 220 V / 50 Hz
Napětí napájející řídicí mechanismus přepínače.

• Tolerance ovládacího napětí: 85–110 % Us
Rozsah napětí, ve kterém zařízení pracuje správně.

• Doba reakce (obvod + přepnutí): <50 ms
Čas potřebný pro přepnutí ze sítě na záložní zdroj – extrémně rychlá odezva.

• Pomocný okruh: 2 nezávislá relé, každé relé obsahuje 2 sady transformátorových kontaktů
Zajišťuje doplňkové signální nebo logické výstupy pro další automatizační prvky.

• Montáž: na DIN lištu
Umožňuje snadnou integraci do běžných rozvaděčů a instalačních systémů.

• Rozměry (Š x V x H): 141 x 104 x 76 mm
Kompaktní rozměry umožňují instalaci i do prostorově omezených rozvaděčů.

• Hmotnost: 2,6 kg
Robustní a odolné tělo přizpůsobené pro dlouhodobý provoz.


Upozornění a důležité informace k instalaci

Jmenovité ovládací napětí zařízení: AC 220–230 V
- Zařízení vyžaduje stabilní napětí v tomto rozsahu pro správnou funkci.
- Při poklesu napětí pod 190 V hrozí poškození zařízení – může dojít k přehřátí nebo zničení vnitřních součástí.

Řídicí napětí (platí pro varianty s AC 110 V): AC 110 V
- Pokud je zařízení napájeno nižším napětím než 95 V, může dojít k vážnému poškození elektroniky.
- Tento údaj se vztahuje k modelům navrženým pro 110V řízení – pro jistotu vždy ověřte parametry konkrétního kusu.


Doporučení pro bezpečný provoz:

Pro ochranu zařízení doporučujeme doplnit instalaci o podpěťovou a přepěťovou ochranu, například:

- Přepěťový ochranný modul (T1/T2/T3) – chrání před přepětím v síti.
- Podpěťová ochrana – automaticky odpojí zařízení, pokud napětí klesne pod bezpečnou mez (např. 195 V), a zabrání tím jeho poškození.


Svodič přepětí třídy B (T1)
- Účel: Poskytuje hrubou ochranu proti přímým úderům blesku a velkým přepětím.?
- Instalace: Obvykle se umisťuje na vstupu elektrické instalace, například v hlavním rozvaděči.?

Svodič přepětí třídy C (T2)
- Účel: Slouží jako střední stupeň ochrany, omezuje přepětí způsobené nepřímými údery blesku a spínacími pochody v síti.?
- Instalace: Doporučuje se instalovat v podružných rozvaděčích nebo co nejblíže chráněnému zařízení.?

Svodič přepětí třídy D (T3)
- Účel: Poskytuje jemnou ochranu pro citlivá elektronická zařízení před zbytkovým přepětím.?
- Instalace: Obvykle se nachází přímo u chráněných zařízení, například ve formě zásuvkových adaptérů.


Při výběru konkrétních modelů je důležité zohlednit parametry vaší elektrické sítě a kompatibilitu s ostatními prvky instalace. Doporučujeme konzultovat výběr s kvalifikovaným elektrikářem, který zajistí správnou volbu a instalaci přepěťových ochran v souladu s platnými normami.


Instalace a odpovědnost
- Instalaci smí provádět výhradně kvalifikovaná osoba s platnou elektrotechnickou způsobilostí dle platných norem ČSN.
- Neodborná instalace nebo nesprávné nastavení může vést k nevratnému poškození přístroje, úrazu elektrickým proudem nebo požáru.
- Reklamace z důvodu nesprávného zapojení či použití v rozporu s návodem nebudou akceptovány.
- Provozovatel e-shopu nenese odpovědnost za škody způsobené neodborným zapojením, úpravami, nebo porušením instalačních pokynů.
